Autoscala per il sollevamento di mobili, traslochi, serramenti ed edilizia. Installabile sotto il pianale di carico del furgone, portata 200kg. Soluzione ideale per imprese di montaggio mobili
Magica 2000 Sottocassone17,4 o 20,5 metri200 kg
Richiedi un preventivo
Gli elevatori Magica 2000 sottocassone, brevetto esclusivo
Scala Reale, possono essere applicati sotto il piano di
carico di qualsiasi mezzo commerciale, consentendo all'utilizzatore
enormi vantaggi:
L'elevatore Magica 2000 sottocassone può lavorare in doppia modalità: sia abbinato all'automezzo, come descritto nelle immagini che seguono, che autonomo dall'automezzo (immagine a lato).
Tutti i modelli sono conformi alle ultime direttive europee, tra cui la 2006/42/CE: gli elevatori per mobili e traslochi sono progettati e costruiti da Scala Reale con particolare attenzione alla sicurezza degli operatori.
La possibilità di interconnessione rende il prodotto conforme ai requisiti di "Industria 4.0", ciò consente al cliente di beneficiare degli incentivi fiscali dedicati alle macchine ipertecnologiche e interconnesse.
- Risparmio di un automezzo per il trasporto dell'elevatore;
- Non necessitano di nessun tipo di traino;
- Vano di carico completamente libero;
- Riduzione drastica dei tempi di lavoro;
- Praticità, semplicità e versatilità d'uso in ogni ambiente e superficie di lavoro;
- Risparmio di personale; tutte le operazioni possono essere effettuate da una sola persona;
- Possono operare sia con l'automezzo sia autonomamente;
- Se non servono si possono anche lasciare a casa;
- Sono rapidità: in 4 minuti sono pronti all'impiego.
L'elevatore Magica 2000 sottocassone può lavorare in doppia modalità: sia abbinato all'automezzo, come descritto nelle immagini che seguono, che autonomo dall'automezzo (immagine a lato).
Tutti i modelli sono conformi alle ultime direttive europee, tra cui la 2006/42/CE: gli elevatori per mobili e traslochi sono progettati e costruiti da Scala Reale con particolare attenzione alla sicurezza degli operatori.
La possibilità di interconnessione rende il prodotto conforme ai requisiti di "Industria 4.0", ciò consente al cliente di beneficiare degli incentivi fiscali dedicati alle macchine ipertecnologiche e interconnesse.

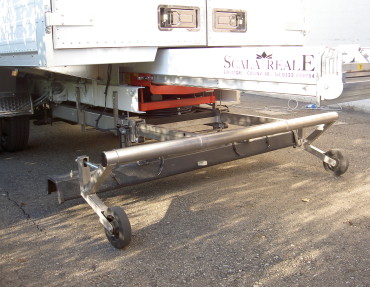

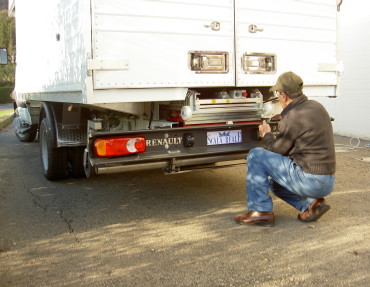

Ribaltamento barra paraincastro

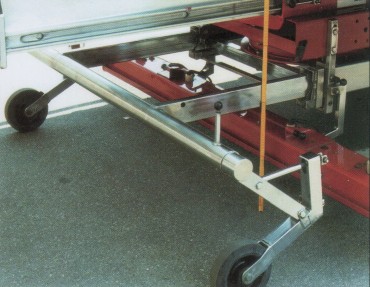

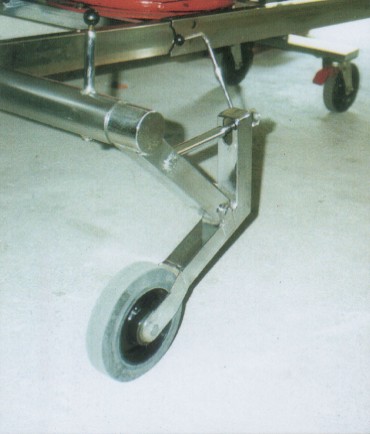

Ribaltamento ruote frontali

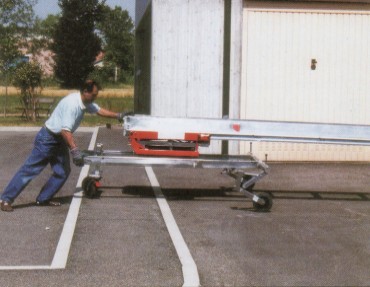

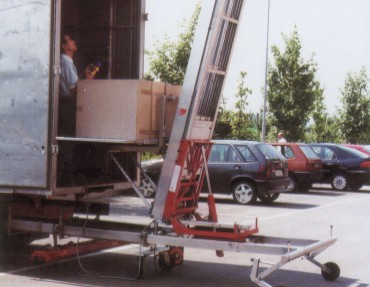

Estrazione elevatore

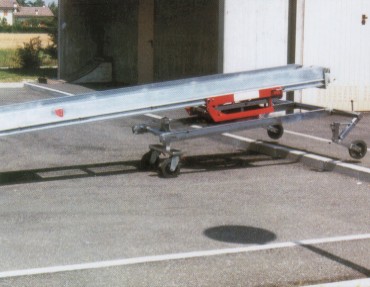

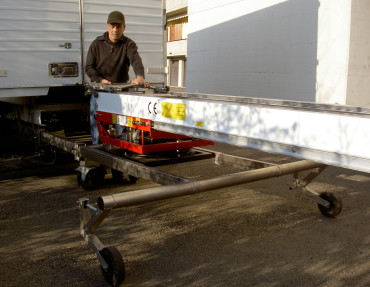

Preparazione del carrello
Elevatore in funzione pronto in soli 4 minuti

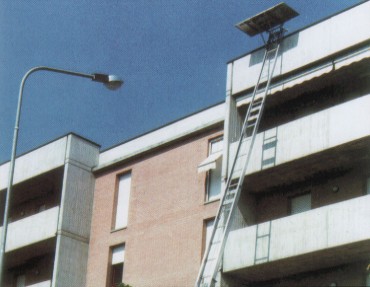

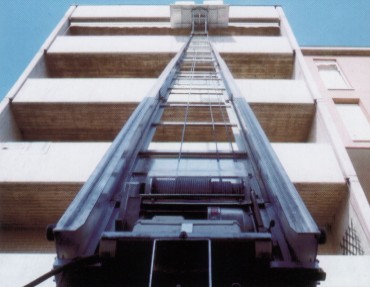

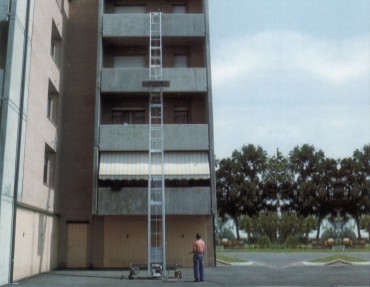

Altezza fino a 17,4 o 20,5 m (5° e 6° piano)
Una sola persona riesce a superare gradini di 30 cm
Salto del gradino con sbilanciamento pacco scala

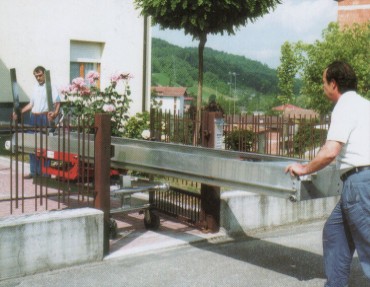

Può passare in un cancello di 80 cm
Sollevamento pacco scala

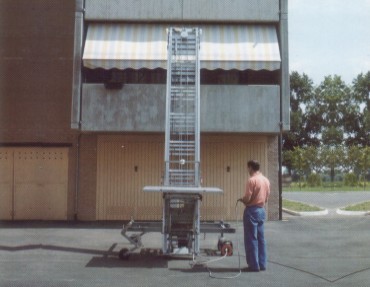

Sfilamento elementi telescopici
Portata: 200 Kg alla massima altezza
Pianale con sponde. Dimensioni della piattaforma chiusa: cm 123x83; aperta: cm 199x121; sponde alte cm 38

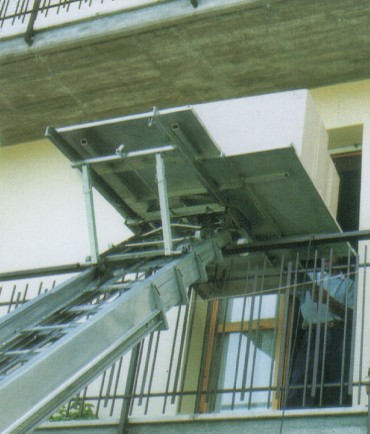

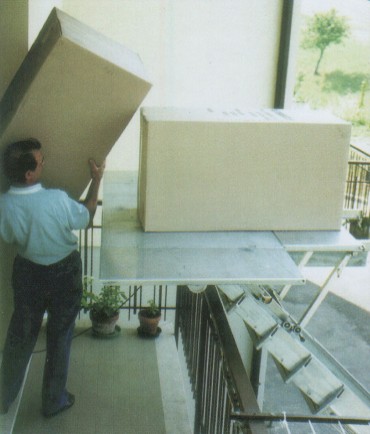

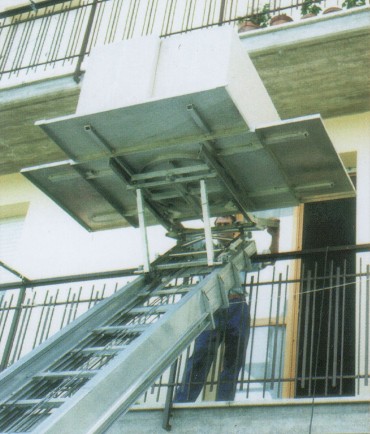

Pianale all'interno del balcone
Pianale ruotato di 90°

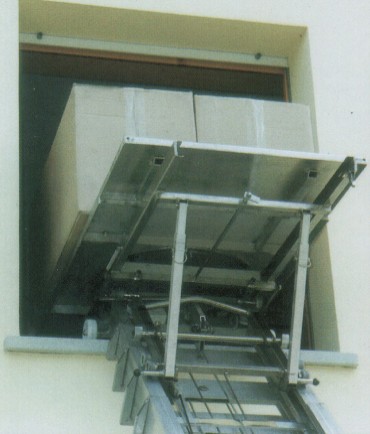

Piano di carico dentro alla finestra

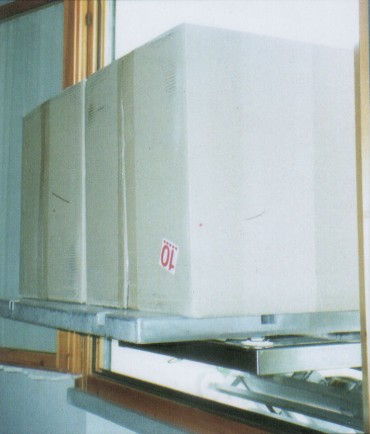

Pianale di carico all'interno

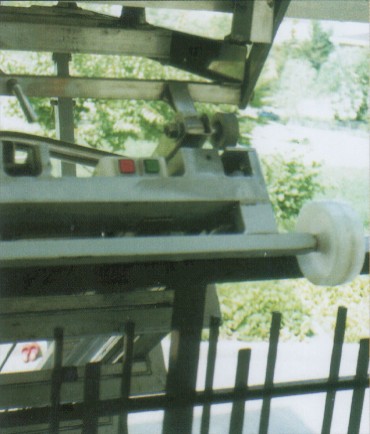

Pulsanti di comando dall'alto
Piedi regolabili in altezza e larghezza

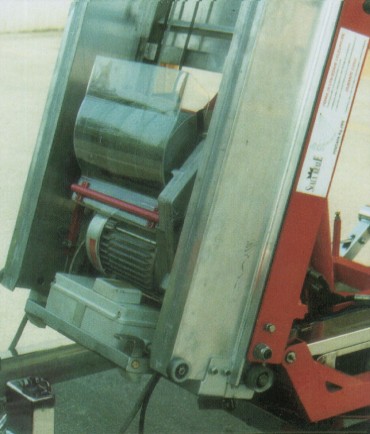

Motore principale

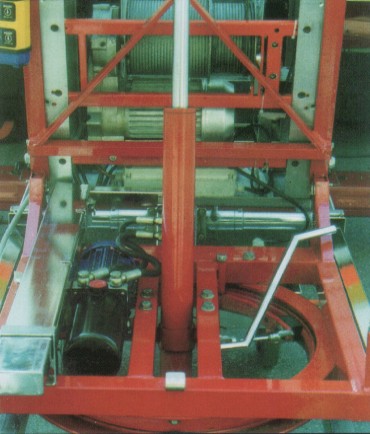

Pistone, motore centralina idraulica, ralla girevole
L'elevatore Magica 2000 sottocassone è interamente automatico per tutte le operazioni di inclinazione, sfilamento, salita/discesa, attraverso un'unica pulsantiera elettrica di comando

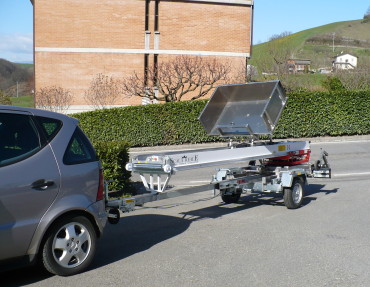

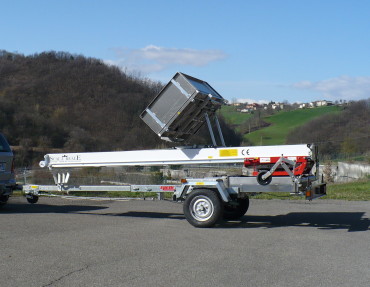

Gli elevatori per mobili e traslochi Magica 2000 sottocassone possono anche essere installati su rimorchi, trainabili con patente B; in pochi minuti, gli elevatori possono essere separati dal rimorchio ed essere alloggiati sull'autocarro o viceversa.
Accessori disponibili
Caratteristiche tecniche
| Descrizione | MAGICA 2000 sottocassone 17,4 | MAGICA 2000 sottocassone 20,5 |
|
|---|---|---|---|
| Altezza massima di lavoro (a 82°) | m | 17,4 | 20,5 |
| Altezza minima di lavoro (a 30°) | m | 2,4 | 2,7 |
| Lunghezza pacco scale chiuso | m | 4,29 | 4,9 |
| Peso totale elevatore | kg | 420 | 455 |
| Numero cilindri di sollevamento pacco scale | - | 1 | |
| Numero di elementi telescopici | - | 5 | |
| Portata utile sulla piattaforma per mobili e traslochi | kg | 200 | |
| Sbraccio massimo | m | 8 | 10 |
| Velocità della piattaforma | m/min | 22 | |
| Alimentazione elettrica | - | monofase 230 V-50 Hz - 1,2 kW | |
| Inclinazione di esercizio | gradi | da 30 a 82 | |
| Grado minimo di isolamento elettrico | - | IP55 | |
| Larghezza minima d'ingombro | m | 0,80 | |
| Lunghezza minima furgone autocarro per installazione (verificare contattando i nostri uffici) |
m | 4,15 | 4,85 |
ALTRE CARATTERISTICHE:
- Meccaniche:
Elementi telescopici in lega di alluminio serie 7000 ad elevatissima resistenza, sistema di sicurezza contro la rottura fune piattaforma, fune della piattaforma in acciaio speciale diametro 5 mm, fune sfilo scale in acciaio speciale diametro 5 mm, argani filettati, bloccaggio millimetrico della ralla girevole, piattaforma per mobili e traslochi girevole e rientrabile nella finestra o balcone, sponde di prolunga della piattaforma asportabili.
- Idrauliche:
Centralina idraulica con cilindro a doppio effetto per inclinazione scala e valvola overcenter di sicurezza.
- Elettriche:

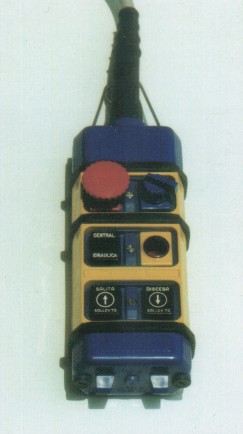

Operazioni di piazzamento effettuabili a distanza dalla pulsantiera inferiore, pulsantiera di comando sulla testata elevatore (discesa, arresto di emergenza), funzionamento con motore a benzina indipendente (optional).
Domande frequenti (FAQ)
Su quali veicoli può essere installata l'autoscala Magica 2000 sottocassone?
Su autocarri con telaio a chassis (non scatolato), sia nuovi che usati,
che abbiano una lunghezza esterna del furgone / cassone di almeno 4,2m o
4,9m a seconda dell'altezza dell'elevatore. Per la valutazione della
compatibilità è necessario contattare preventivamente il
nostro ufficio tecnico.
Posso allestire l'elevatore sottocassone su camion già furgonati?
Sì, l'installazione si effettua senza problemi sia su camion nuovi
(a telaio nudo) oppure già furgonati. Varia (di poco) il costo di
installazione e, nel caso di furgone esistente, occorre verificarne
preventivamente le dimensioni.
Se si deve ancora acquistare l'autocarro, è consigliabile allestire l'elevatore su camion a telaio nudo in modo da ridurre al minimo l'altezza del pianale da terra.
Se si deve ancora acquistare l'autocarro, è consigliabile allestire l'elevatore su camion a telaio nudo in modo da ridurre al minimo l'altezza del pianale da terra.
L'allestimento aumenta l'altezza del piano di carico del camion?
Lavorando su un autocarro a telaio nudo, si può costruire la
struttura di base del furgone predisposta per l'alloggiamento
dell'elevatore, ottenendo così un'altezza del pianale di carico
superiore di circa 5cm rispetto a un furgone standard.
Lavorando invece su un autocarro già furgonato, occorre considerare un rialzo del pianale di carico che va dai 12cm ai 16cm rispetto alla quota iniziale, quota variabile in base alle caratteristiche costruttive del furgone.
Lavorando invece su un autocarro già furgonato, occorre considerare un rialzo del pianale di carico che va dai 12cm ai 16cm rispetto alla quota iniziale, quota variabile in base alle caratteristiche costruttive del furgone.
È necessario un patentino per utilizzare gli elevatori?
No, gli elevatori non sono normati con un patentino specifico. Quando la
consegna avviene direttamente in sede, rilasciamo un attestato di
formazione d'uso sullo specifico modello acquistato, in modo che il
Cliente possa dimostrare una specifica formazione per l'uso di quella
macchina.
È obbligatoria un'assicurazione per l'uso degli elevatori?
Anche se non esiste un obbligo specifico riguardante gli elevatori,
esistono obblighi che riguardano la copertura dei rischi generici presenti
nell'attività, che includono anche quelli derivanti dall'uso
dell'elevatore. Polizze di questo tipo sono disponibili presso la maggior
parte delle compagnie assicurative.
Gli elevatori devono essere sottoposti a controlli periodici?
Per tutti gli elevatori, esiste l'obbligo di verifica periodica delle
funi: tale verifica può essere effettuata da tecnici competenti,
quindi anche da personale interno designato dal cliente: non è
pertanto obbligatorio che sia effettuata da enti certificati.
Invece, nei cantieri edili, esiste l'obbligo di controllo periodico per gli apparecchi di sollevamento con portata superiore ai 200kg, che devono essere effettuati da enti certificati.
Esiste infine l'obbligo informale di sottoporre il macchinario a regolare manutenzione presso il costruttore o presso un centro di assistenza specializzata, al fine di garantire il regolare funzionamento del macchinario e dei suoi sistemi di sicurezza.
Invece, nei cantieri edili, esiste l'obbligo di controllo periodico per gli apparecchi di sollevamento con portata superiore ai 200kg, che devono essere effettuati da enti certificati.
Esiste infine l'obbligo informale di sottoporre il macchinario a regolare manutenzione presso il costruttore o presso un centro di assistenza specializzata, al fine di garantire il regolare funzionamento del macchinario e dei suoi sistemi di sicurezza.
Quali sono le principali differenze tra i prodotti Scala Reale e quelli della concorrenza?
Scala Reale progetta e produce i propri elevatori, la maggior parte delle
aziende concorrenti commercializza prodotti fabbricati da terzi.
Scala Reale presta assistenza diretta al cliente, ciò ha permesso negli anni un processo continuo di perfezionamento dei prodotti grazie all'interazione con l'utente finale.
Scala Reale presta assistenza diretta al cliente, ciò ha permesso negli anni un processo continuo di perfezionamento dei prodotti grazie all'interazione con l'utente finale.
Quali materiali utilizza Scala Reale nella produzione dei propri prodotti?
Utilizziamo esclusivamente materiali di alta qualità, con una
rigorosa preferenza per la filiera Made in Italy. I pacchi scala delle
nostre autoscale sono realizzati in lega di alluminio della serie 7000 (la
famiglia delle leghe ad altissima resistenza), a differenza dello standard
diffuso sul mercato che impiega leghe della serie 6000. Sebbene le leghe
serie 7000 comportino costi di materia prima e lavorazione sensibilmente
superiori, offrono caratteristiche meccaniche e limiti di snervamento di
livello superiore, garantendo massima rigidità strutturale,
sicurezza e longevità nel tempo.
Quali tecnologie speciali utilizza Scala Reale nella produzione dei pacchi scala?
I pacchi scala prodotti dal 1992 a oggi sono assemblati mediante
incollaggio con adesivi strutturali a freddo di derivazione aerospaziale.
Questa tecnologia, oltre a garantire una tenuta molto elevata, ha il
fondamentale vantaggio di non alterare le proprietà meccaniche
dell'alluminio, evitando le deformazioni e gli indebolimenti tipici delle
alte temperature della saldatura. Il risultato è una struttura
notevolmente più resistente agli sforzi e alla fatica, con
un'ottima tolleranza alla torsione e completamente esente dal tipico
"effetto banana" riscontrabile in molti altri prodotti sul mercato.
Come si determina la portata massima delle autoscale?
La portata massima dipende dalla configurazione di montaggio
dell'autoscala, in particolare dalla lunghezza e dall'inclinazione di
montaggio. Su ogni autoscala è presente un grafico o una tabella
che indica la portata massima in relazione alla lunghezza ed inclinazione
di lavoro.
Quali sono i punti di assistenza Scala Reale?
Sul territorio abbiamo una rete di assistenza in continua espansione,
rappresentata da aziende e tecnici con cui collaboriamo e che sono formati
per risolvere emergenze, guasti, effettuare manutenzioni ecc..
In caso di problemi tecnici, consigliamo che il cliente si metta in contatto con il nostro ufficio di assistenza: la maggior parte dei problemi trova una soluzione già in questa fase.
In caso di problemi tecnici, consigliamo che il cliente si metta in contatto con il nostro ufficio di assistenza: la maggior parte dei problemi trova una soluzione già in questa fase.
Dove trovo i prezzi degli elevatori?
Ad eccezione di alcuni prodotti standard, nelle pagine web i prezzi non
sono indicati in quanto dipendono dalla configurazione specifica. Per
richiedere un preventivo è possibile contattare telefonicamente
l'azienda o fare click sul pulsante "Richiedi un preventivo" e compilare
il modulo.
