Scala modulare per il sollevamento di pannelli solari, lastre, tegole e materiali in genere. Elementi componibili a montaggio manuale, piccolo ingombro a terra. Portata 100-250kg, in lega di alluminio ad elevata resistenza, curva regolabile a doppia sezione
Mobilift con Snododa 2,5 a 21 metri100-250 kg
Richiedi un preventivo

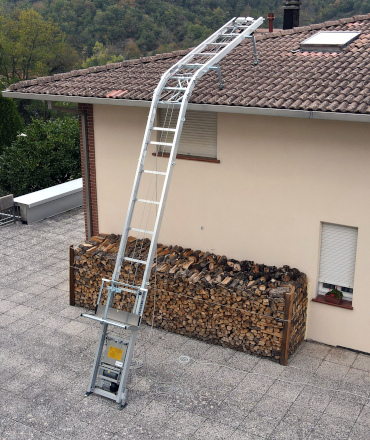

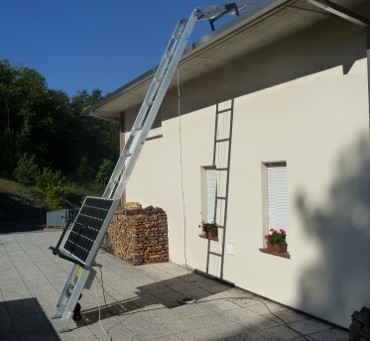

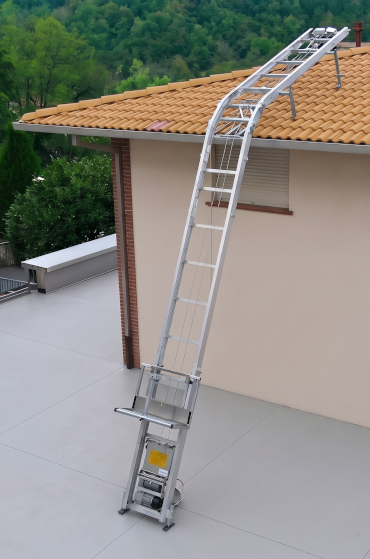

L'elevatore componibile Mobilift con Snodo è progettato per il sollevamento di pannelli solari, lastre e materiali in genere ed è particolarmente adatto laddove esistano particolari problemi d'ingombro.
È disponibile in due versioni:
- Mono: con velocità della piattaforma fissa a 22 metri/minuto, la maggiore semplicità consente di avere un costo inferiore rispetto alla versione DHS;
- DHS: con velocità della piattaforma progressiva da 0 a 40 metri/minuto, partenza ed arrivo graduali per il trasporto dei carichi più delicati, seconda pulsantiera integrata nella testata.

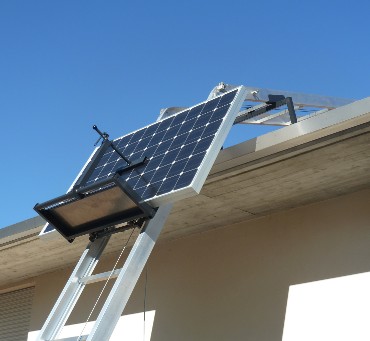

Lo snodo a curva a doppia sezione lo rende ideale per
trasportare materiali sul tetto evitando bruschi movimenti durante la
corsa. Gli accessori di sollevamento sono studiati appositamente per il
trasporto di pannelli fotovoltaici o di lastre in genere, permettendone il
fissaggio in modo sicuro.
La portata utile è di ben 250kg in configurazione rettilinea e di
100kg quando è installato lo snodo a curva.
Conformi alle direttive europee fra le quali la 2006/42/CE e ai requisiti di "Industria 4.0", tutti gli elevatori sono progettati e costruiti da Scala Reale con particolare attenzione alla sicurezza degli operatori.

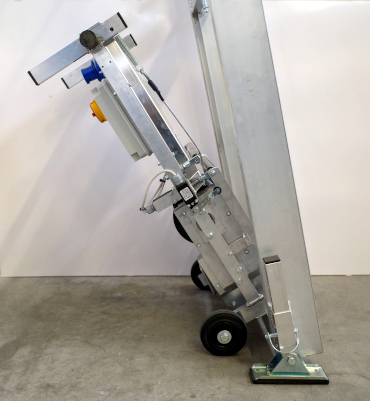

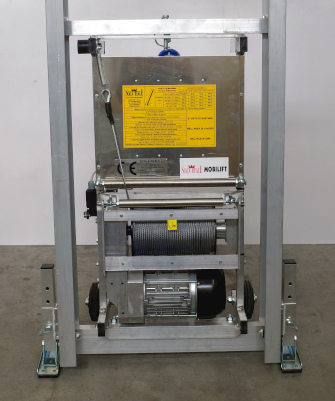

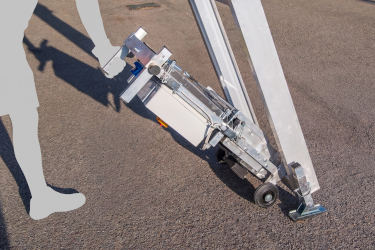

Il gruppo motoriduttore, provvisto di ruote, può essere montato
senza la necessità di sollevarlo ed è fissato all'elemento
base attraverso un unico perno di bloccaggio.
Il suo telaio, il motore e il riduttore sono in lega di
alluminio.
Funzionalità aggiuntive:
- piedi regolabili per garantire il perfetto appoggio su tutti i tipi di terreno;
- carter trasparente per controllare il corretto avvolgimento della fune;
- posizioni di finecorsa superiore e inferiore regolabili;
- nella versione DHS: doppio finecorsa in salita e discesa per partenza e arrivo graduale.

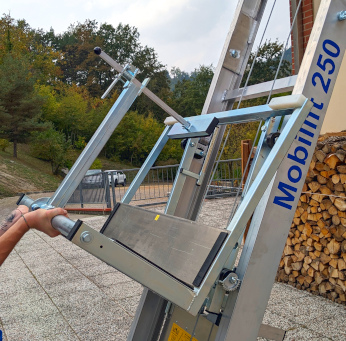

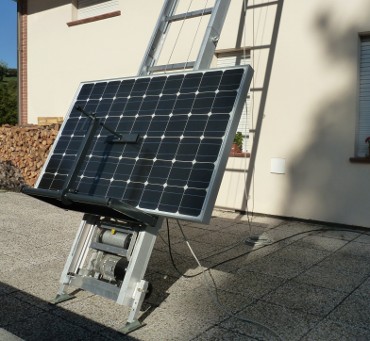

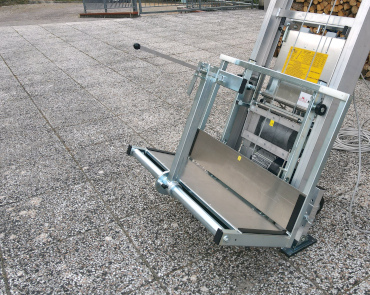

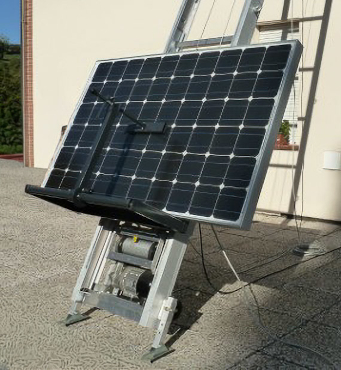

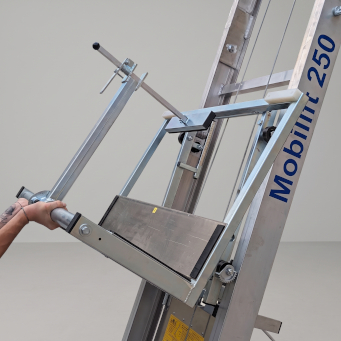

La piattaforma di sollevamento è studiata per lastre e pannelli fotovoltaici ed ha punti di appoggio specifici per ancorare in sicurezza uno o più pannelli, garantendone l'integrità durante il trasporto.
Il suo fissaggio al carrello è semplice e rapido: si aggancia superiormente e si blocca con due perni. La piattaforma è opportunamente zavorrata per permettere la discesa a vuoto anche su tetti aventi bassa inclinazione.

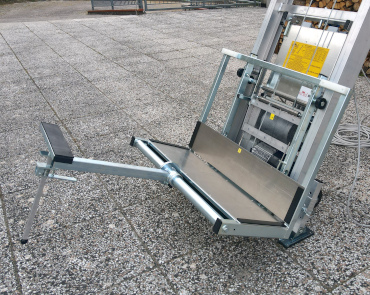

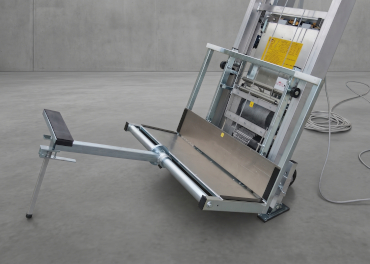

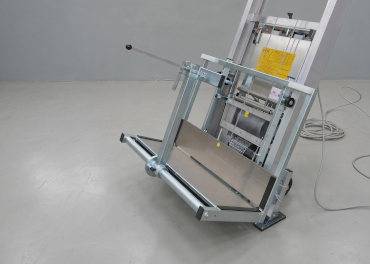

Il braccio di spinta ha un movimento rotatorio per una veloce apertura e chiusura.
Una volta chiuso, il braccio può essere tensionato per fermare il pannello senza danneggiarlo.

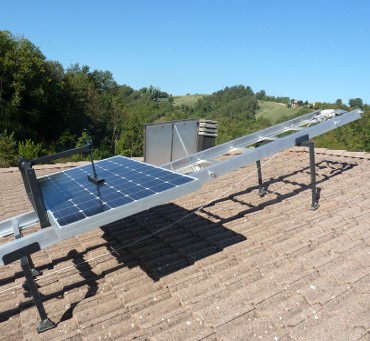

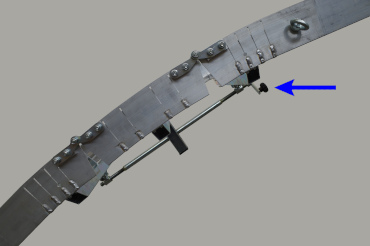

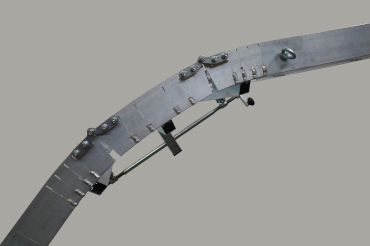

Lo snodo a curva è a doppia sezione: a differenza degli snodi a singola sezione, permette una maggiore escursione (da 10 a 60 gradi) e il transito del carico sulla curva avviene con un movimento più dolce.
La manovella di regolazione agisce su entrambe le sezioni contemporaneamente e può essere agevolmente azionata dal tetto, senza che l'operatore debba sporgersi per effettuare un aggiustamento dell'angolo della curva.
Confronto tra snodo a singola e doppia sezione:

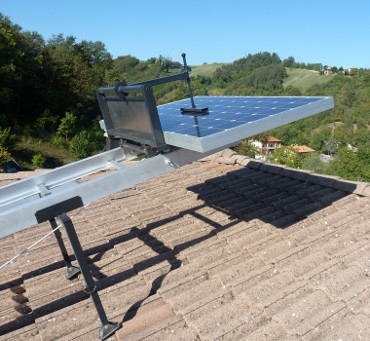

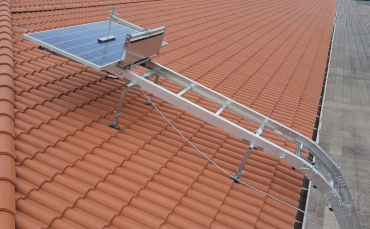

Il pannello proseguirà la sua corsa fino al punto di scarico e può essere fermato manualmente anche prima della posizione di finecorsa.
Arrivato a finecorsa, il pannello viene liberato tramite un sistema a sgancio rapido e questo può essere scaricato comodamente.

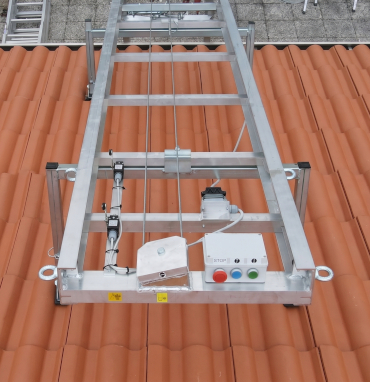

La puleggia di testa è progettata per il passaggio del cavo
d'acciaio senza necessità di smontarla.
I finecorsa sono già installati sulla testata, per velocizzare le
operazioni di montaggio.
La versione DHS integra una seconda pulsantiera sulla testata.

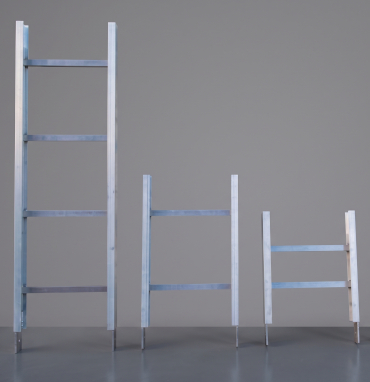

Il kit standard comprende i vari elementi da 2 metri e gli elementi
intermedi di 1m e 0,5m per effettuare il montaggio ogni 50cm. È
disponibile su richiesta anche l'elemento da 0,75m.
La realizzazione degli elementi scala in lega di alluminio serie
7000 consente il raggiungimento della portata massima di 250 kg mantenendo
una struttura leggera.
Fasi di montaggio

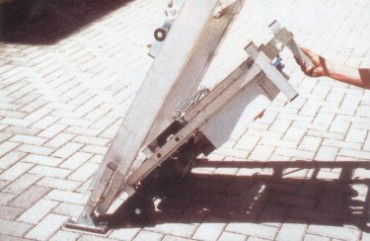

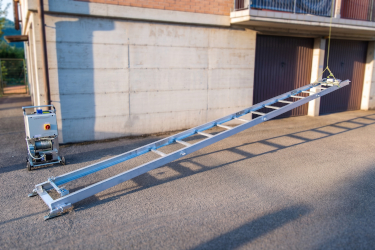

Quando lo spazio lo permette, l'elevatore può essere montato a
terra, sollevandolo una volta terminato il montaggio.
Diversamente, si può montare verticalmente, con l'ausilio
di funi o del verricello elettrico (optional).

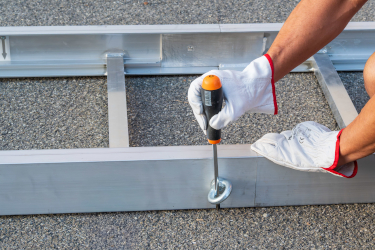

Gli elementi sono accoppiati tramite viti e golfari, il serraggio può essere effettuato con un attrezzo generico come un cacciavite o similari.

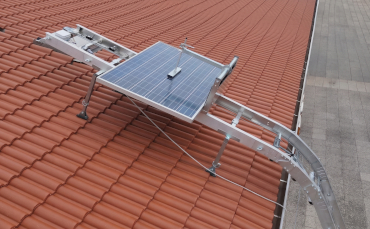

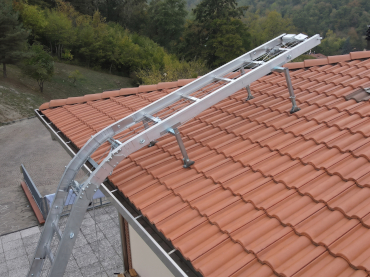

Si procede al sollevamento degli elementi scala, al montaggio degli elementi per la corsa sul tetto, dei cavalletti e della testata. Lo snodo a curva può essere installato prima o dopo il sollevamento degli elementi, in base alla comodità di serraggio.

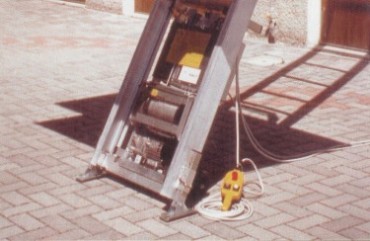

Si procede infine all'inserimento del motoriduttore, al collegamento dei cavi elettrici e al passaggio della fune d'acciaio: Mobilift è già pronto per lavorare!
Accessori disponibili
Caratteristiche tecniche
| Prestazioni | |||
|---|---|---|---|
| Versione | Mono | DHS | |
| Altezza massima di montaggio elevatore | m | 20,75 | |
| Portata utile in configurazione rettilinea | kg | 250 | |
| Portata utile con curva montata | kg | 100 | |
| Angolo di regolazione dello Snodo | gradi | 10÷60 | |
| Velocità della piattaforma | m/min | singola 22 | progressiva 0-40 |
| Velocità selezionabili della piattaforma | m/min | 22 | 12 - 28 - 40 |
| Potenza assorbita | kW | 1,2 | 2,4 |
| Alimentazione elettrica | - | monofase 230 V - 50 Hz | |
| Grado minimo di isolamento elettrico | - | IP55 | |
| Altezza minima della piattaforma da terra | m | 0,18 | |
| Pesi | |||
| Versione | Mono | DHS | |
| Elevatore da 14m + snodo 1m completo | kg | 216 | 221 |
| Elevatore da 20m + snodo 1m completo | kg | 252 | 257 |
| Gruppo motoriduttore, quadro elettrico | kg | 50 | 54 |
| Testata completa di finecorsa | kg | 7 | 8 |
| Carrello | kg | 7 | |
| Piattaforma per pannelli solari | kg | 35 | |
| Pulsantiera, cavo | kg | 4 | |
| Curva snodabile | kg | 16 | |
| Elemento da 0,5 m | kg | 4 | |
| Elemento da 0,75 m | kg | 6 | |
| Elemento da 1 m | kg | 7 | |
| Elemento da 2 m | kg | 12 | |
| Elemento base da 2 m | kg | 14 | |
| Cavalletti di supporto per tetto (2 unità) | kg | 2 x 6 | |
| Dimensioni | |||
| Elemento da 0,5 m | mm | lungh. 640, largh. 639, H 113, spessore 5 | |
| Elemento da 0,75 m | mm | lungh. 890, largh. 639, H 113, spessore 5 | |
| Elemento da 1 m | mm | lungh. 1140, largh. 639, H 113, spessore 5 | |
| Elemento da 2 m | mm | lungh. 2140, largh. 639, H 113, spessore 5 | |
Esempio di composizione per Mobilift da 14m + snodo 1m:
- Gruppo motoriduttore completo di ruote e quadro elettrico
- Pulsantiera a filo
- Carrello con sistema di sicurezza anti rottura fune
- Piattaforma per trasporto pannelli solari
- Curva ad inclinazione variabile per trasporto materiale al colmo del tetto
- 2 cavalletti di supporto telescopici
- 5 elementi da 2 metri
- 1 elemento base da 2 metri con piedi regolabili
- 1 elemento da 1 metro
- 1 elemento da 0,5 metri
- 1 testata da 0,5 metri completa di finecorsa (e pulsantiera integrata nella versione DHS)
- Cavo elettrico con spine a fissaggio rapido per il collegamento quadro-testata
- Prolunga di corrente
Domande frequenti (FAQ)
Quante persone sono necessarie per il montaggio di Mobilift?
Quali sono gli accessori di sollevamento disponibili per Mobilift?
È necessario un patentino per utilizzare gli elevatori?
È obbligatoria un'assicurazione per l'uso degli elevatori?
Gli elevatori devono essere sottoposti a controlli periodici?
Invece, nei cantieri edili, esiste l'obbligo di controllo periodico per gli apparecchi di sollevamento con portata superiore ai 200kg, che devono essere effettuati da enti certificati.
Esiste infine l'obbligo informale di sottoporre il macchinario a regolare manutenzione presso il costruttore o presso un centro di assistenza specializzata, al fine di garantire il regolare funzionamento del macchinario e dei suoi sistemi di sicurezza.
Quali sono le principali differenze tra i prodotti Scala Reale e quelli della concorrenza?
Scala Reale presta assistenza diretta al cliente, ciò ha permesso negli anni un processo continuo di perfezionamento dei prodotti grazie all'interazione con l'utente finale.
Quali materiali utilizza Scala Reale nella produzione dei propri prodotti?
Come si determina la portata massima delle autoscale?
Quali sono i punti di assistenza Scala Reale?
In caso di problemi tecnici, consigliamo che il cliente si metta in contatto con il nostro ufficio di assistenza: la maggior parte dei problemi trova una soluzione già in questa fase.
Dove trovo i prezzi degli elevatori?
