Autoscala per il sollevamento di mobili, traslochi, serramenti, edilizia. Installabile su autocarri patente B da 35q.li, portata 300kg. Pacco scala in lega di alluminio ad elevatissima resistenza
SkyMate36 o 40 metri300 kg
Richiedi un preventivo
SkyMate è l'elevatore più alto, robusto ed evoluto
esistente in commercio installato su autocarro da 35 quintali. È
appositamente progettato per i traslochi e il trasporto di mobili,
serramenti, materiali edili.
Nati per sopportare grandissimi carichi di lavoro nelle più svariate
condizioni operative, grazie all'installazione su autocarri di dimensioni
contenute è ideale anche nei piccoli spazi. La motorizzazione
è completamente elettrica e la velocità della piattaforma
raggiunge i 45 metri al minuto, disponendo inoltre su richiesta di motore a
benzina o power-bank.

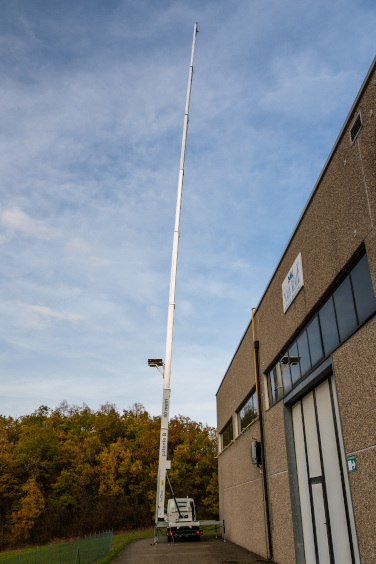

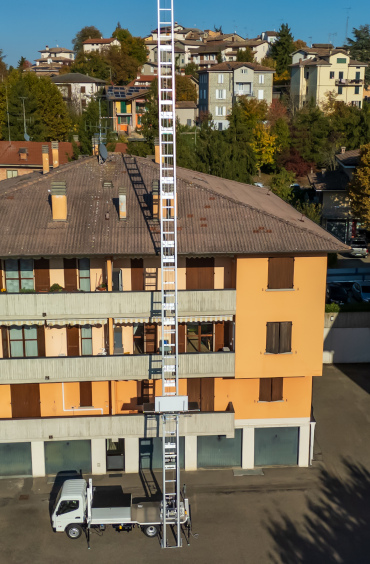

È disponibile nelle altezze di 36 e 40 metri, con una portata utile
di ben 300 kg grazie alla robusta struttura.
Tutte le operazioni sono elettriche e anche il piazzamento può essere
effettuato a distanza di sicurezza tramite pulsantiera.
Conformi alle direttive "Industria 4.0" / "Industria
5.0" e alle ultime direttive europee, tra le quali la
2006/42/CE, gli elevatori per mobili, traslochi e materiali edili sono
progettati e costruiti da Scala Reale con particolare attenzione alla
sicurezza degli operatori.

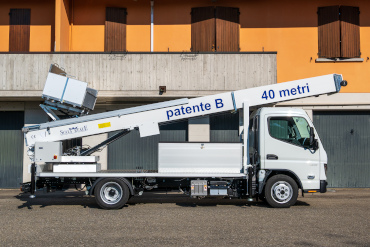

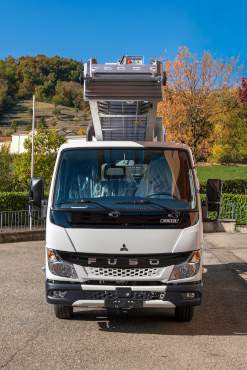

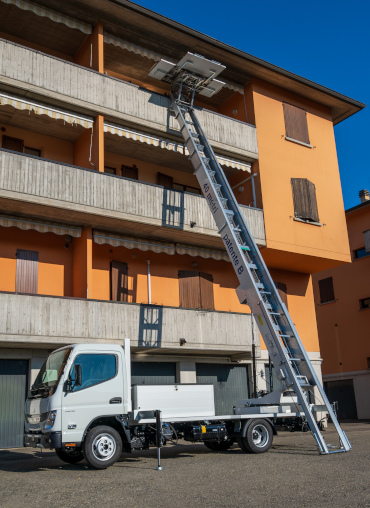

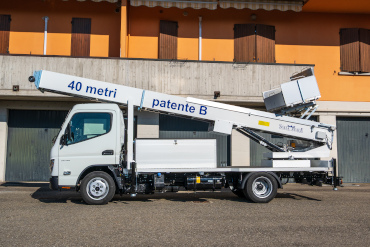

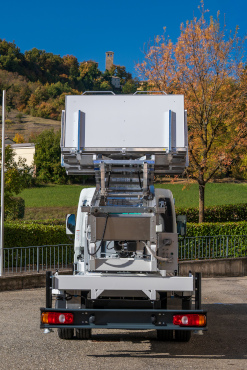

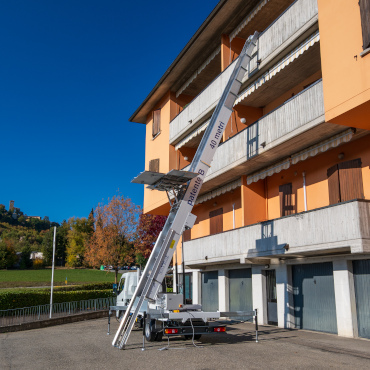

Le illustrazioni mostrano l'elevatore SkyMate da 40 metri installato su
autocarro Mitsubishi Canter Fuso 3C13, con massa complessiva 3500 kg, quindi
guidabile con patente B.
In questo allestimento la larghezza è di 172cm, la
lunghezza totale 685cm, l'altezza massima è di 299 cm che può
essere ridotta a 276 cm asportando le sponde della piattaforma.
Esempio di allestimento dell'elevatore SkyMate 7.6050 da 36 metri sull'autocarro Isuzu M21T, con 4 cilindri stabilizzatori idraulici e sistema LLS (opzionale). Il sistema LLS (Lateral Leveling System) permette la stabilizzazione laterale degli elevatori installati in modalità fissa su autocarro, anche su dislivelli molto elevati (fino al 23% di pendenza), senza necessità di sollevare l'autocarro da terra.

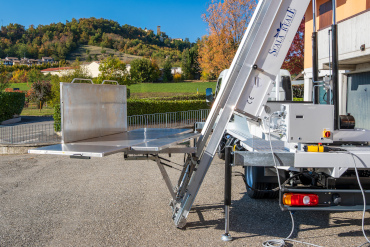

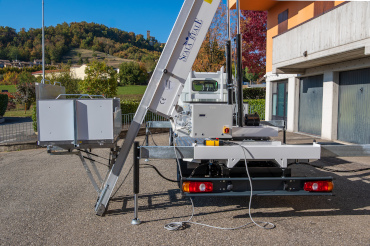

La piattaforma è girevole e rientrabile nella finestra o balcone ed è dotata di 4 sponde, tutte separabili, provviste di supporti in acciaio a "elle" per fermarle stabilmente nella posizione orizzontale e verticale.
Dimensioni della piattaforma:
- chiusa cm 142x83mm;
- aperta cm 232x148;
- sponde laterali alte cm 45;
- sponda posteriore alta cm 65;
- sponda anteriore alta cm 25 e larga cm 60 oppure 130;

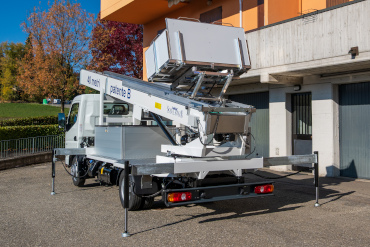

I 4 stabilizzatori idraulici sono estraibili e comandati indipendentemente uno dall'altro tramite distributore a 4 leve.

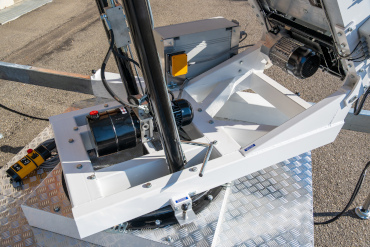

La ralla è dotata di un doppio sistema frenante: a pattino con posizione di bloccaggio millimetrica e meccanico a posizioni fisse.

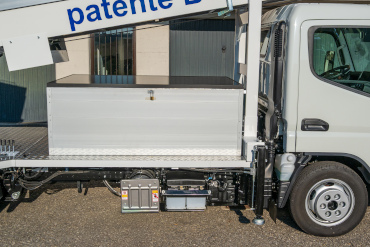

L'ampio cassone (optional) può alloggiare attrezzature da lavoro, gruppo elettrogeno o power-bank (pacco batterie). Nell'immagine la copertura è realizzata da un pannello solare per la ricarica del power-bank, rendendo così l'elevatore energeticamente autonomo e conforme a "Industria 5.0".

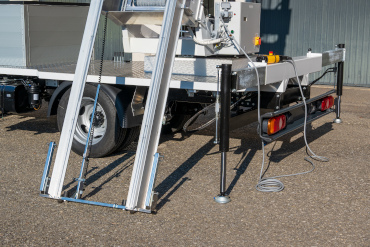

Lo scivolo di prolunga a terra, in lega di alluminio, è dotato di
due puntelli telescopici per sostenerlo quando l'estremità inferiore
non appoggia al suolo.
Sia il finecorsa inferiore che quello superiore sono regolabili
dall'operatore.
Le manovre sono elettriche, comandate da una pulsantiera che permette di eseguire anche il piazzamento a distanza. L'operatore al piano superiore dispone dei pulsanti di salita e discesa, oltre all'arresto di emergenza.
Il sistema elettronico DHS4, grazie a vari sensori e al display, consente di visualizzare i parametri di lavoro, eventuali anomalie e guidare l'utente durante le manovre. La speciale progettazione a doppio circuito e la teleassistenza da remoto consentono una rapida risoluzione dei guasti: la macchina è progettata per continuare a funzionare anche in caso di guasto totale dell'elettronica.
Tutti i componenti impiegati sono di elevata qualità, prediligendo il Made in Italy.

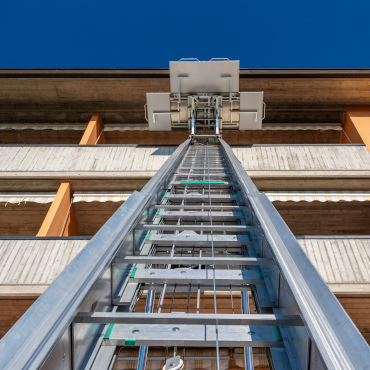

Grazie all'ultimo profilo altezza 147mm, realizzato in lega serie 7000 e con tecnica di assemblaggio ad incollaggio strutturale a freddo, la robustezza di SkyMate non teme confronti con altri prodotti presenti sul mercato: alla massima altezza, non si apprezza la minima incurvatura delle scale.
Accessori disponibili
- Radiocomando per elevatori telescopici
- Gruppo elettrogeno per alimentazione a 230V
- Interconnessione e Industria 4.0
- Cassone portaoggetti per autocarro
- Pannello solare per la ricarica del power-bank
- Powerbank (pacco batterie) per alimentazione a 230V
- BalcoFlex: appoggio per autoscale su ringhiere | Con regolazione angolare
Caratteristiche tecniche
| Descrizione | SkyMate 7.6050 |
SkyMate 7.6650 |
|
|---|---|---|---|
| Altezza massima di lavoro (a 85°) | m | 36 | 40 |
| Altezza minima di lavoro (a 30°) | m | 4,2 | 4,5 |
| Lunghezza pacco scala chiuso | m | 6,25 | 6,85 |
| Peso totale elevatore | kg | 1470 | 1540 |
| Numero cilindri di sollevamento pacco scale | - | 2 | |
| Numero di elementi telescopici | - | 7 | |
| Portata utile sulla piattaforma per mobili e traslochi | kg | 300 | |
| Sbraccio massimo | m | 15 | |
| Velocità della piattaforma | m/min | progressiva 0-45 | |
| Velocità selezionabili della piattaforma | m/min | 12-22-45 | |
| Alimentazione elettrica | - | monofase 230 V-50 Hz-2,4 kW | |
| Inclinazione di esercizio | gradi | da 30 a 85 | |
| Grado minimo di isolamento elettrico | - | IP55 | |
ALTRE CARATTERISTICHE:
- Meccaniche:
- Elementi telescopici in lega di alluminio serie 7000 ad elevatissima resistenza
- Sistemi di sicurezza contro la rottura fune piattaforma
- Fune della piattaforma in acciaio speciale diametro 6 mm
- Fune sfilo scale in acciaio speciale diametro 8 mm
- Argani filettati per l'avvolgimento delle funi
- Bloccaggio millimetrico della ralla girevole
- Piattaforma per mobili e traslochi girevole e rientrabile nella finestra o balcone
- Sponde di prolunga della piattaforma asportabili
- Pianale del telaio elevatore in alluminio antiscivolo
- Prolunga inferiore della scala con puntelli telescopici di sostegno
- Idrauliche:
- 4 cilindri stabilizzatori idraulici, a doppio effetto, comandati da distributore a 4 leve
- Centralina idraulica con cilindro a doppio effetto per inclinazione scale
- Valvola overcenter di sicurezza
- Valvole di blocco su tutti i cilindri
- Elettriche:
- Quadro elettronico avanzato di gestione dell'elevatore, predisposto per "Industria 4.0" e "Industria 5.0"
- Celle di carico di misurazione del peso sulla piattaforma
- Celle di carico di misurazione della tensione della fune di sfilo pacco scala
- Controllo remoto dell'elevatore da smartphone o PC
- Sistema avanzato di teleassistenza per l'individuazione e risoluzione dei guasti
- Sistema parallelo per garantire la chiusura o il funzionamento dell'elevatore anche in caso di guasto totale dell'elettronica
- Sistemi elettronici di controllo antiallentamento e sovraccarico delle funi (piattaforma e pacco scala)
- Misurazione elettronica dell'inclinazione laterale e verticale
- Sistema di localizzazione GPS anche durante i trasferimenti
- Display con l'indicazione dei parametri di funzionamento e per la guida dell'operatore
- Operazioni di piazzamento effettuabili a distanza tramite la pulsantiera o radiocomando
- Pulsantiera di comando sulla testata dell'elevatore (salita, discesa, arresto di emergenza)
- Accelerazione e rallentamento progressivi della piattaforma in partenza e arrivo
- Possibilità di impostare le velocità della piattaforma tramite pulsantiera
- Protezione elettronica completa del motore
- Funzionamento con motore a benzina indipendente o power-bank (optional)
- Radiocomando wireless (optional)
Domande frequenti (FAQ)
Su quali veicoli può essere installata l'autoscala SkyMate?
È necessario un patentino per utilizzare gli elevatori?
È obbligatoria un'assicurazione per l'uso degli elevatori?
Gli elevatori devono essere sottoposti a controlli periodici?
Invece, nei cantieri edili, esiste l'obbligo di controllo periodico per gli apparecchi di sollevamento con portata superiore ai 200kg, che devono essere effettuati da enti certificati.
Esiste infine l'obbligo informale di sottoporre il macchinario a regolare manutenzione presso il costruttore o presso un centro di assistenza specializzata, al fine di garantire il regolare funzionamento del macchinario e dei suoi sistemi di sicurezza.
Quali sono le principali differenze tra i prodotti Scala Reale e quelli della concorrenza?
Scala Reale presta assistenza diretta al cliente, ciò ha permesso negli anni un processo continuo di perfezionamento dei prodotti grazie all'interazione con l'utente finale.
Quali materiali utilizza Scala Reale nella produzione dei propri prodotti?
Quali tecnologie speciali utilizza Scala Reale nella produzione dei pacchi scala?
Qual è il livello di affidabilità dell'elettronica impiegata sugli elevatori?
Per questo motivo, i quadri elettronici sono progettati con una sezione elettromeccanica a relè separata, che fornisce il funzionamento di base della macchina, oltre a un circuito elettronico che aggiunge le funzionalità avanzate.
In caso di guasto totale o parziale del circuito elettronico, dopo contatto con il servizio di assistenza tecnica Scala Reale e con semplici operazioni, il circuito elettronico può essere parzialmente o totalmente distaccato per poter continuare a lavorare con il circuito a relè.
Come si determina la portata massima delle autoscale?
Quali sono i punti di assistenza Scala Reale?
In caso di problemi tecnici, consigliamo che il cliente si metta in contatto con il nostro ufficio di assistenza: la maggior parte dei problemi trova una soluzione già in questa fase.
