Autoscala per il sollevamento di mobili, traslochi, serramenti ed edilizia. Installabile in modo fisso o scarrabile su pick-up, camioncini o autocarri patente B, portata 300kg.
Dedalo Pick-Upda 18 a 30,5 metri300 kg
Richiedi un preventivo
Gli elevatori Dedalo Pick-up rappresentano il più evoluto
sistema di traslochi, trasporto mobili, serramenti, materiali edili e uniscono grande robustezza a
peso e ingombro ridotti. Nati per sopportare grandi carichi di lavoro
nelle più svariate condizioni operative, le autoscale
Dedalo Pick-up sono ideali anche nei centri storici grazie alla loro
compattezza e alla motorizzazione completamente elettrica con
elevatissime prestazioni (la velocità della piattaforma
raggiunge i 45 m al minuto), disponendo inoltre su richiesta di
gruppo elettrogeno con motore a benzina o di power bank.
Le altezze massime raggiungibili per gli elevatori Dedalo Pick-up vanno
da 18 a 30,5 metri a seconda dei modelli, permettendo di coprire dal
primo al decimo piano con un'efficienza che non teme confronti.
Conformi alle direttive "Industria 4.0" e alle ultime direttive europee, tra le quali la 2006/42/CE, tutti
gli elevatori sono progettati e costruiti da Scala Reale con particolare attenzione alla sicurezza degli
operatori.

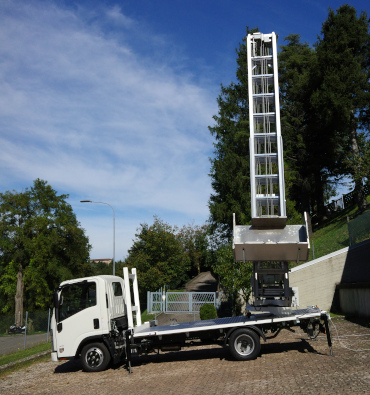

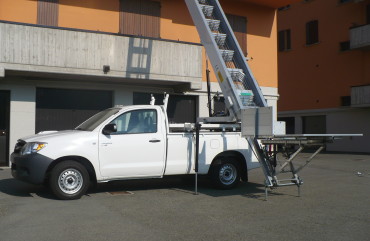

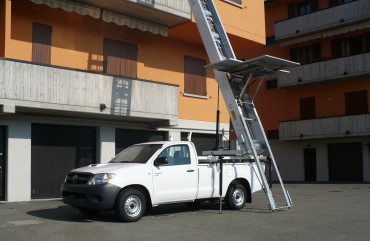

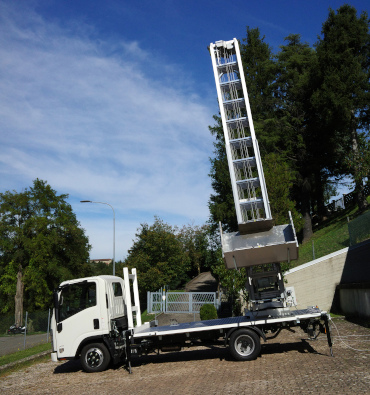

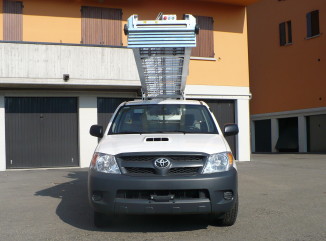

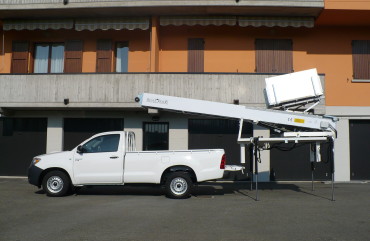

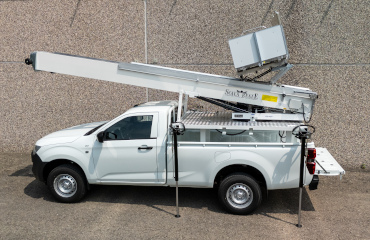

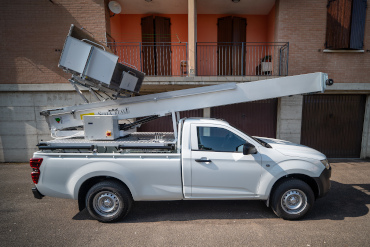

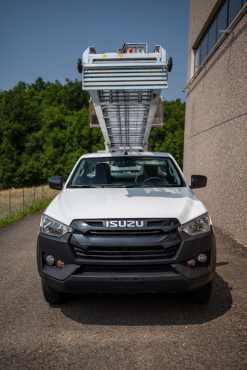

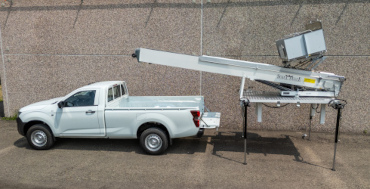

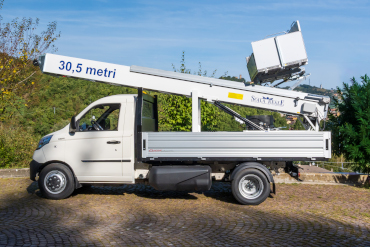

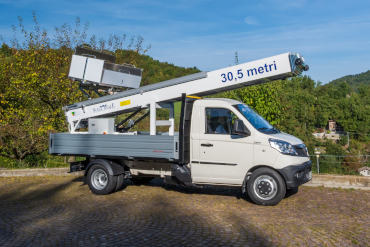

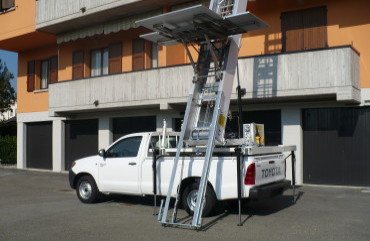

Le illustrazioni mostrano esempi di allestimenti dell'elevatore per
mobili, traslochi e materiali edili Dedalo 7.5050 da 30,5 metri su pick-up
Isuzu N57, pick-up Toyota Hi-Lux e autocarro cassonato Piaggio NP6
Porter. È possibile allestire molti altri pick-up e
autocarri commerciali, nuovi o di proprietà del cliente: per la
valutazione e la scelta, consigliamo di contattare il nostro ufficio
tecnico.
Nell'allestimento estraibile, l'eventuale sporgenza dell'autoscala è
interamente sul posteriore ed è considerata carico sporgente.

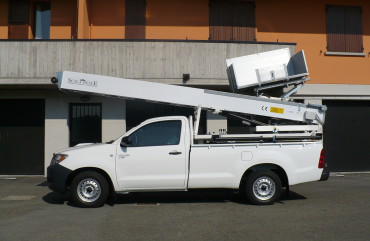

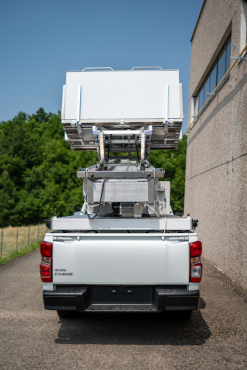

L'elevatore ha un'altezza massima contenuta, che per i veicoli indicati si attesta tra i 2,4 e 2,6 metri. Ciò consente l'accesso in passaggi stretti e il passaggio sotto porticati ad altezza ridotta.

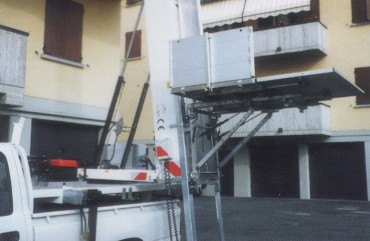

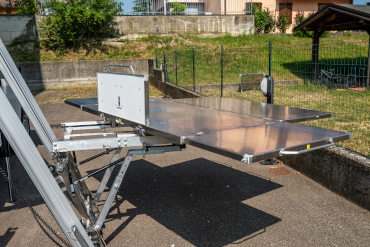

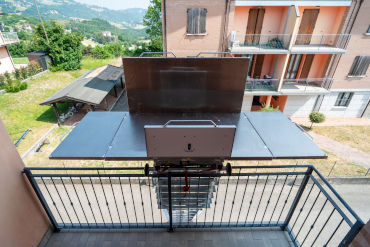

La piattaforma è girevole e rientrabile nella finestra o balcone ed è dotata di 4 sponde, tutte separabili, provviste di supporti in acciaio a "elle" per fermarle stabilmente nella posizione orizzontale e verticale.
Dimensioni della piattaforma:
- chiusa cm 142x83mm;
- aperta cm 232x148;
- sponde laterali alte cm 45;
- sponda posteriore alta cm 65;
- sponda anteriore alta cm 25 e larga cm 60 oppure 130;

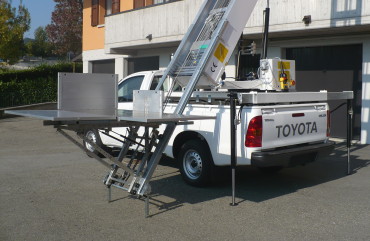

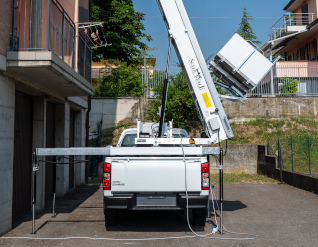

Nell'allestimento estraibile, per separare l'elevatore si
tolgono i 4 spinotti di fissaggio e lo si solleva dal pick-up attraverso i
propri cilindri stabilizzatori idraulici, comandati indipendentemente uno
dall'altro tramite distributore idraulico a 4 leve.

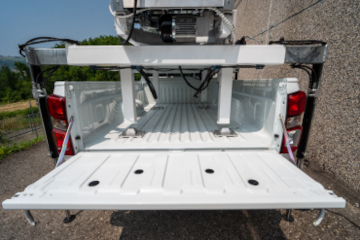

Rimane a disposizione un ampio vano per il carico.

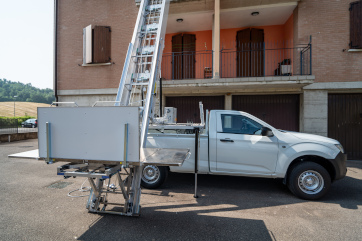

Separazione dell'elevatore, che può essere lasciato a
magazzino oppure può lavorare separatamente dal veicolo.
Si possono fornire a richiesta apposite ruote per lo spostamento a
magazzino.
La ralla è dotata di un doppio sistema
frenante: a pattino con posizione di bloccaggio millimetrica e
meccanico a posizioni fisse.
Il sistema di blocco scale a barre d'acciaio inossidabile (sistema
esclusivo ideato da Scala Reale) impedisce al pacco scale di abbassarsi
in seguito della flessione delle funi d'acciaio quando si carica la
piattaforma.

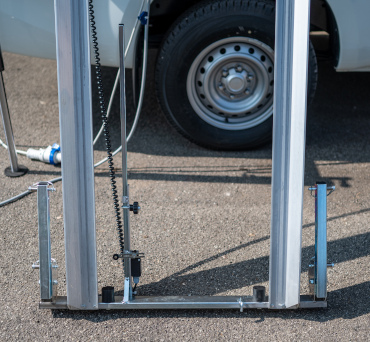

Lo scivolo di prolunga a terra, in lega di alluminio, è dotato
di due puntelli telescopici per sostenerlo quando
l'estremità inferiore non appoggia a terra.
Sia il finecorsa inferiore che quello superiore sono regolabili
dall'operatore.

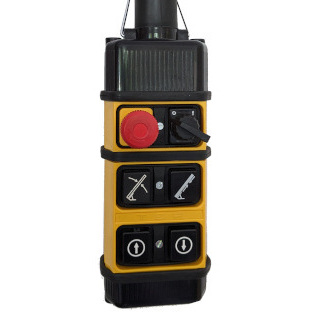

Le manovre sono elettriche, comandate da una pulsantiera che permette di eseguire anche il piazzamento a distanza. L'operatore al piano superiore dispone dei pulsanti di salita e discesa, oltre all'arresto di emergenza.
Tutti i componenti impiegati sono di elevata qualità, prediligendo il Made in Italy.

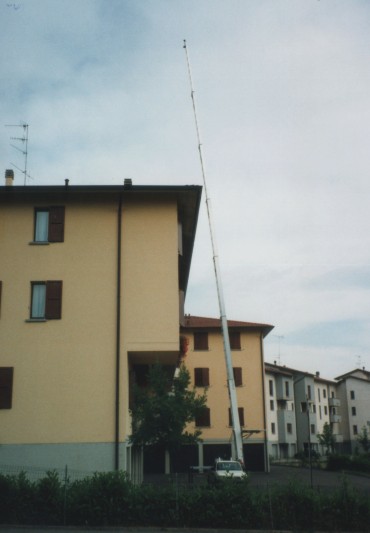

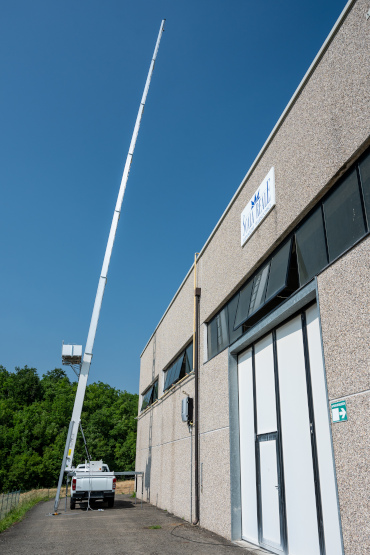

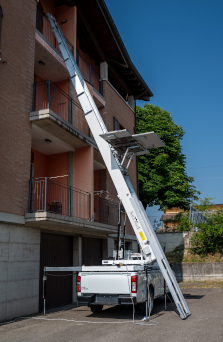

La realizzazione degli elementi del pacco scale in lega di alluminio
serie 7000, attribuisce agli elevatori Scala Reale una

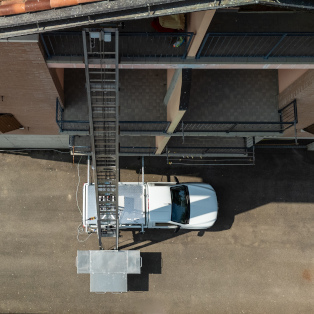

robustezza unica, come dimostrato dall'illustrazione: alla massima
altezza, non si apprezza la minima incurvatura delle scale.
Accessori disponibili
Caratteristiche tecniche
| Descrizione | Dedalo 5.4090 |
Dedalo 5.5050 |
Dedalo 7.4090 |
Dedalo 7.5050 |
|
|---|---|---|---|---|---|
| Altezza massima di lavoro (a 85°) | m | 18 | 23,2 | 24,3 | 30,5 |
| Altezza minima di lavoro (a 30°) | m | 3,4 | 3,9 | 3,6 | 4,1 |
| Lunghezza pacco scala chiuso | m | 4,29 | 5,25 | 4,33 | 5,29 |
| Peso totale elevatore | kg | 650 | 690 | 915 | 990 |
| Numero cilindri di sollevamento pacco scale | - | 1 | 2 | ||
| Numero di elementi telescopici | - | 5 | 7 | ||
| Portata utile sulla piattaforma per mobili e traslochi | kg | 300 | |||
| Sbraccio massimo con elevatore ancorato al pick-up | m | 15 | |||
| Sbraccio massimo con elevatore separato dal pick-up | m | 8,4 | |||
| Velocità della piattaforma | m/min | progressiva 0-45 | |||
| Velocità selezionabili della piattaforma | m/min | 12-22-45 | |||
| Alimentazione elettrica | - | monofase 230 V-50 Hz-2,4 kW | |||
| Inclinazione di esercizio | gradi | da 30 a 85 | |||
| Grado minimo di isolamento elettrico | - | IP55 | |||
ALTRE CARATTERISTICHE:
- Meccaniche:
- Allestimento fisso o estraibile dall'autocarro
- Elementi telescopici in lega di alluminio serie 7000 ad elevatissima resistenza
- Sistema di blocco scale a barre d'acciaio inossidabile
- Sistemi di sicurezza contro la rottura fune piattaforma e fune sfilo scale
- Fune della piattaforma in acciaio speciale diametro 6 mm
- Fune sfilo scale in acciaio speciale diametro 5 mm
- Argani filettati per l'avvolgimento delle funi
- Bloccaggio millimetrico della ralla girevole
- Piattaforma per mobili e traslochi girevole e rientrabile nella finestra o balcone
- Sponde di prolunga della piattaforma asportabili
- Pianale del telaio elevatore in alluminio antiscivolo
- Prolunga inferiore della scala con puntelli telescopici di sostegno
- Idrauliche:
- 4 cilindri stabilizzatori idraulici, a doppio effetto, innestabili, comandati da distributore a 4 leve
- Centralina idraulica con cilindro a doppio effetto per inclinazione scale
- Valvola overcenter di sicurezza
- Valvole di blocco su tutti i cilindri
- Elettriche:
- Quadro elettronico avanzato di gestione dell'elevatore, predisposto per "Industria 4.0"
- Celle di carico di misurazione del peso sulla piattaforma
- Celle di carico di misurazione della tensione della fune di sfilo pacco scala
- Controllo remoto dell'elevatore da smartphone o PC
- Sistema avanzato di teleassistenza per l'individuazione e risoluzione dei guasti
- Sistema parallelo per garantire la chiusura o il funzionamento dell'elevatore anche in caso di guasto totale dell'elettronica
- Sistemi elettronici di controllo antiallentamento e sovraccarico delle funi (piattaforma e pacco scala)
- Misurazione elettronica dell'inclinazione laterale e verticale
- Sistema di localizzazione GPS anche durante i trasferimenti
- Display con l'indicazione dei parametri di funzionamento e per la guida dell'operatore
- Operazioni di piazzamento effettuabili a distanza tramite la pulsantiera o radiocomando
- Pulsantiera di comando sulla testata dell'elevatore (salita, discesa, arresto di emergenza)
- Accelerazione e rallentamento progressivi della piattaforma in partenza e arrivo
- Possibilità di impostare le velocità della piattaforma tramite pulsantiera
- Protezione elettronica completa del motore
- Funzionamento con motore a benzina indipendente (optional)
- Radiocomando wireless (optional)
Domande frequenti (FAQ)
Su quali veicoli può essere installata l'autoscala Dedalo pick-up?
È necessario un patentino per utilizzare gli elevatori?
È obbligatoria un'assicurazione per l'uso degli elevatori?
Gli elevatori devono essere sottoposti a controlli periodici?
Invece, nei cantieri edili, esiste l'obbligo di controllo periodico per gli apparecchi di sollevamento con portata superiore ai 200kg, che devono essere effettuati da enti certificati.
Esiste infine l'obbligo informale di sottoporre il macchinario a regolare manutenzione presso il costruttore o presso un centro di assistenza specializzata, al fine di garantire il regolare funzionamento del macchinario e dei suoi sistemi di sicurezza.
Quali sono le principali differenze tra i prodotti Scala Reale e quelli della concorrenza?
Scala Reale presta assistenza diretta al cliente, ciò ha permesso negli anni un processo continuo di perfezionamento dei prodotti grazie all'interazione con l'utente finale.
Quali materiali utilizza Scala Reale nella produzione dei propri prodotti?
Quali tecnologie speciali utilizza Scala Reale nella produzione dei pacchi scala?
Qual è il livello di affidabilità dell'elettronica impiegata sugli elevatori?
Per questo motivo, i quadri elettronici sono progettati con una sezione elettromeccanica a relè separata, che fornisce il funzionamento di base della macchina, oltre a un circuito elettronico che aggiunge le funzionalità avanzate.
In caso di guasto totale o parziale del circuito elettronico, dopo contatto con il servizio di assistenza tecnica Scala Reale e con semplici operazioni, il circuito elettronico può essere parzialmente o totalmente distaccato per poter continuare a lavorare con il circuito a relè.
Come si determina la portata massima delle autoscale?
Quali sono i punti di assistenza Scala Reale?
In caso di problemi tecnici, consigliamo che il cliente si metta in contatto con il nostro ufficio di assistenza: la maggior parte dei problemi trova una soluzione già in questa fase.
Dove trovo i prezzi degli elevatori?
