Autoscala per il sollevamento di mobili, traslochi, serramenti ed edilizia. Trainabile con patente B-B96-BE-CE, portata 300kg
Dedalo Rimorchioda 17,8 a 30,2 metri300 kg
Richiedi un preventivo
Gli elevatori Dedalo versione rimorchio rappresentano
il più evoluto sistema di trasporto mobili, materiali edili,
traslochi, e uniscono grande robustezza a peso e ingombro ridotti.
Nati per sopportare grandi carichi di lavoro nelle più svariate
condizioni operative, sono ideali anche nei piccoli spazi grazie alla
ridotta larghezza e al timone retrattile. La motorizzazione è
completamente elettrica e la velocità della piattaforma raggiunge i
45 metri al minuto, disponendo inoltre su richiesta di motore a benzina.
Sono disponibili nelle diverse altezze di 17,8 - 23 - 24 e 30,2 metri, con
una portata utile di ben 300 kg grazie alla robusta struttura.
Tutte le operazioni sono elettriche e anche il piazzamento può essere
effettuato a distanza di sicurezza tramite pulsantiera.
Conformi alle direttive "Industria 4.0" e alle ultime direttive europee, tra
le quali la 2006/42/CE, gli elevatori per mobili, traslochi e materiali
edili sono progettati e costruiti da Scala Reale con particolare attenzione
alla sicurezza degli operatori.

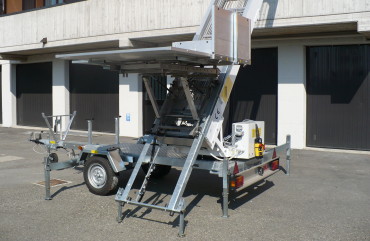

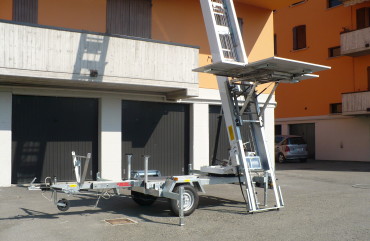

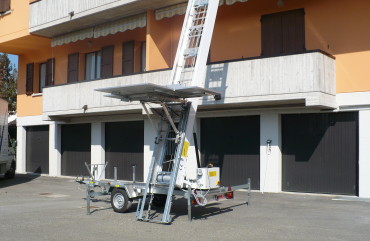

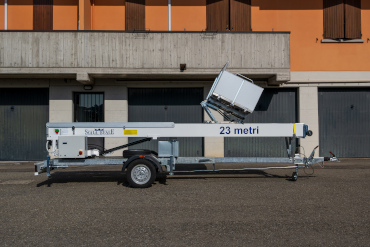

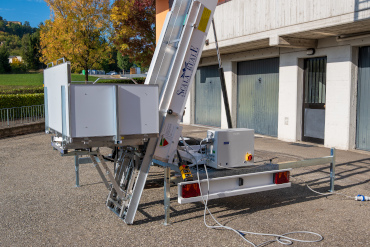

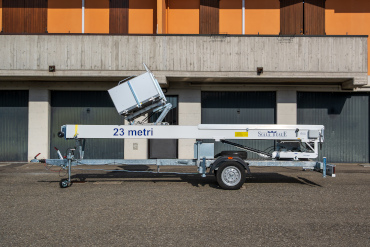

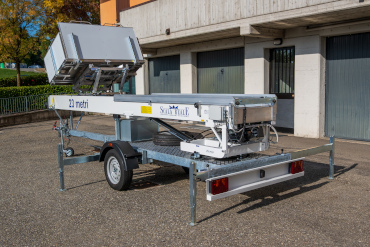

Le illustrazioni mostrano l'elevatore Dedalo 5.5050 da 23 metri
installato su rimorchio "leggero", cioé con massa complessiva 750 kg,
che consente il traino con patente B anche utilizzando un camioncino di
massa complessiva fino a 35 q.li..
La larghezza del rimorchio è di 1500mm, la lunghezza massima varia da
un minimo di 5,2 metri a un massimo di 5,98 metri a seconda dei modelli di
elevatori installati.
L'altezza massima con sponde montate è di 2220mm e
può essere ridotta a 1740mm rimuovendole.

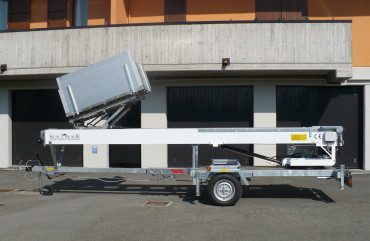

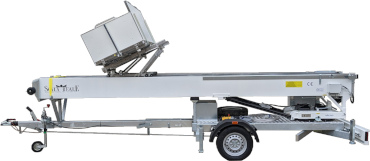

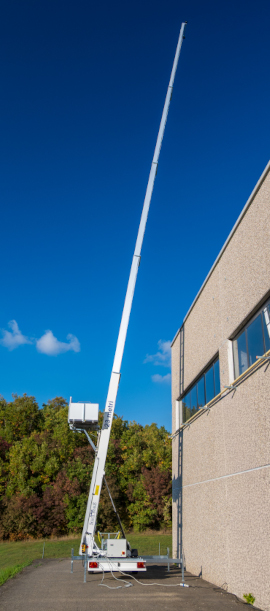

Immagine di Dedalo 7.5050 da 30,2 metri. Le principali differenze
rispetto a Dedalo 5.5050 da 23 metri sono:

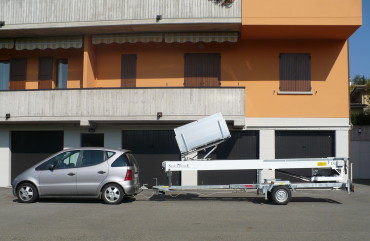

- installazione su rimorchio con massa complessiva da 1.000kg (trainabile con patente B da una normale autovettura ma non con un camioncino di massa complessica 35 q.li)
- 7 elementi scala telescopici
- 2 cilindri di sollevamento del pacco scala

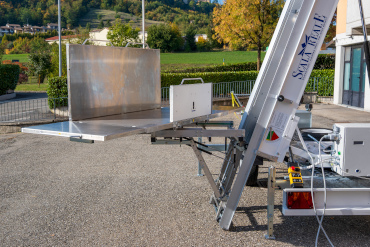

La piattaforma è girevole e rientrabile nella finestra o balcone ed è dotata di 4 sponde, tutte separabili, provviste di supporti in acciaio a "elle" per fermarle stabilmente nella posizione orizzontale e verticale.
Dimensioni della piattaforma:
- chiusa cm 142x83mm;
- aperta cm 232x148;
- sponde laterali alte cm 45;
- sponda posteriore alta cm 65;
- sponda anteriore alta cm 25 e larga cm 60 oppure 130;

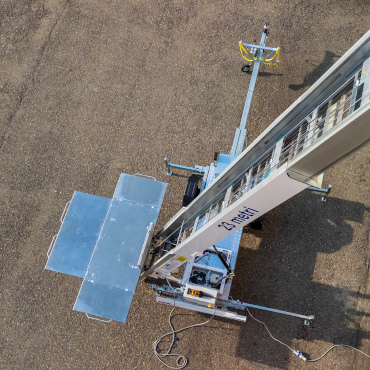

Gli stabilizzatori hanno un sistema a doppia regolazione (rapido e a vite) per poter essere collocati anche sopra un marciapiede ed essere in ogni caso azionati velocemente.

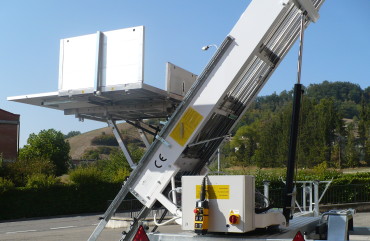

Sulla testata dell'autoscala sono presenti i pulsanti di salita, discesa
e arresto di emergenza.

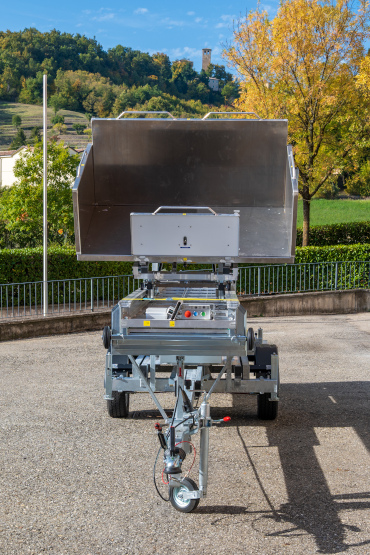

La sponda anteriore della piattaforma è ribaltabile e
amovibile ed è disponibile in due larghezze (600mm o 1300mm) a scelta
del cliente.

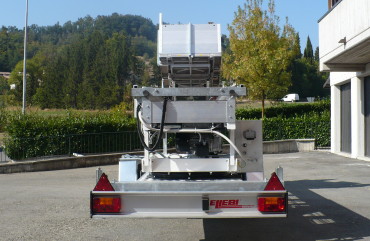

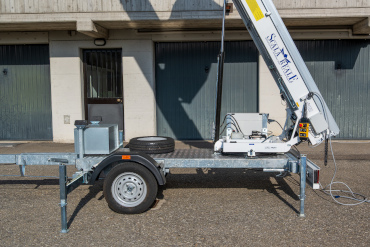

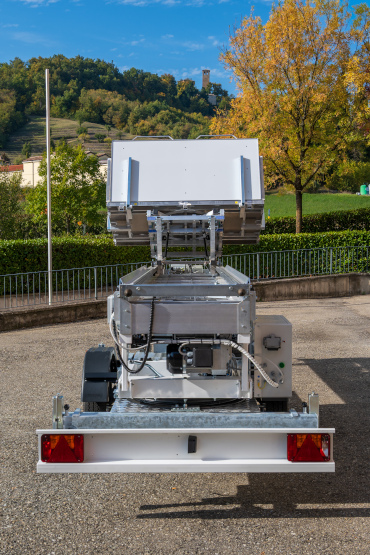

Il rimorchio è dotato di freno di stazionamento e di sistema
frenante ad inerzia ed è realizzato nel rispetto delle Direttive
Europee e delle più recenti normative Comunitarie per la circolazione
su strada.

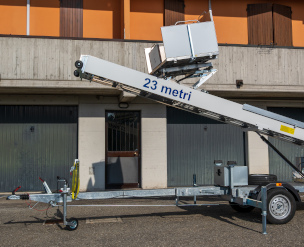

Una volta piazzato l'elevatore, il timone del rimorchio può essere
accorciato per occupare meno spazio in parcheggio.
Tra gli accessori opzionali disponibili vi è anche la
cassetta porta attrezzi.
La ralla è dotata di un doppio sistema frenante: a pattino con
posizione di bloccaggio millimetrica e meccanico a posizioni fisse.

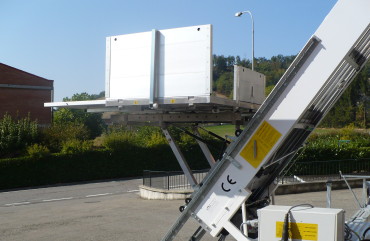

Il sistema di blocco scale a barre d'acciaio inossidabile
(sistema esclusivo ideato da Scala Reale) impedisce al pacco scale di
abbassarsi in seguito della flessione delle funi d'acciaio quando si carica
la piattaforma.
Le manovre sono elettriche, comandate da una pulsantiera che permette di eseguire anche il piazzamento a distanza. L'operatore al piano superiore dispone dei pulsanti di salita e discesa, oltre all'arresto di emergenza.

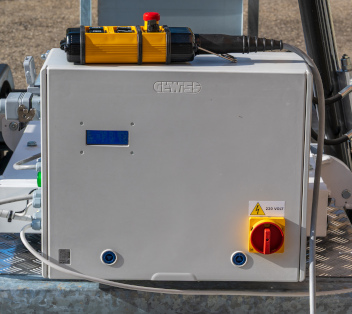

Il sistema elettronico DHS4, grazie a vari sensori e al display, consente di visualizzare i parametri di lavoro, eventuali anomalie e guidare l'utente durante le manovre. La speciale progettazione a doppio circuito e la teleassistenza da remoto consentono una rapida risoluzione dei guasti: la macchina è progettata per continuare a funzionare anche in caso di guasto totale dell'elettronica.
Tutti i componenti impiegati sono di elevata qualità, prediligendo il Made in Italy.

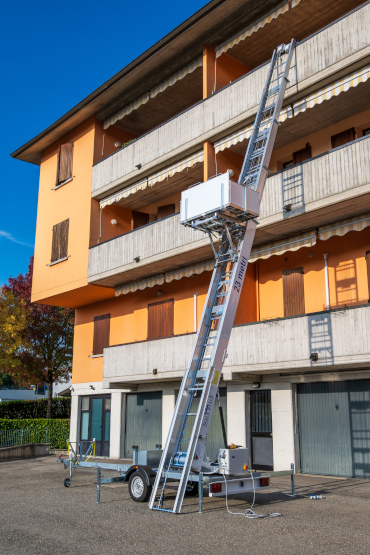

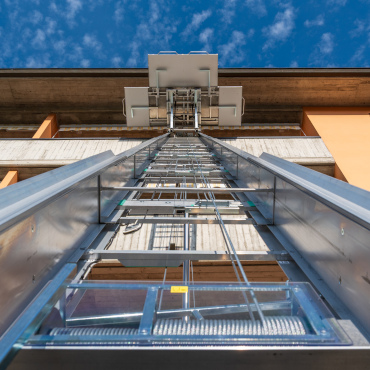

La realizzazione degli elementi del pacco scale in lega di alluminio serie 7000, attribuisce agli elevatori per mobili, materiali edili e traslochi Scala Reale una robustezza unica, come dimostrato dall'illustrazione: alla massima altezza, non si apprezza la minima incurvatura degli elementi scala.
Accessori disponibili
Caratteristiche tecniche
| Descrizione | DEDALO 5.4090 |
DEDALO 5.5050 |
DEDALO 7.4090 |
DEDALO 7.5050 |
|
|---|---|---|---|---|---|
| Altezza massima di lavoro (a 85°) | m | 17,8 | 23,0 | 24,0 | 30,2 |
| Altezza minima di lavoro (a 30°) | m | 3,0 | 3,5 | 3,2 | 3,7 |
| Lunghezza pacco scala chiuso | m | 4,29 | 5,25 | 4,33 | 5,29 |
| Lunghezza totale del rimorchio | m | 5,20 | 5,94 | 5,24 | 5,98 |
| Massa complessiva del rimorchio | kg | 750 | 1000 | ||
| Numero cilindri di sollevamento pacco scale | - | 1 | 2 | ||
| Numero di elementi telescopici | - | 5 | 7 | ||
| Portata utile sulla piattaforma per mobili e traslochi | kg | 300 | |||
| Sbraccio massimo | m | 8 | |||
| Velocità della piattaforma | m/min | progressiva 0-45 | |||
| Velocità selezionabili della piattaforma | m/min | 12-22-45 | |||
| Alimentazione elettrica | - | monofase 230 V-50 Hz-2,4 kW | |||
| Inclinazione di esercizio | gradi | da 30 a 85 | |||
| Grado minimo di isolamento elettrico | - | IP55 | |||
ALTRE CARATTERISTICHE:
- Meccaniche:
- Rimorchio a timone retrattile
- Elementi telescopici in lega di alluminio serie 7000 ad elevatissima resistenza
- Sistema di blocco scale a barre d'acciaio inossidabile
- Sistemi di sicurezza contro la rottura fune piattaforma e fune sfilo scale
- Fune della piattaforma in acciaio speciale diametro 6 mm
- Fune sfilo scale in acciaio speciale diametro 5 mm
- Argani filettati per l'avvolgimento delle funi
- Bloccaggio millimetrico della ralla girevole
- Piattaforma per mobili e traslochi girevole e rientrabile nella finestra o balcone
- Sponde di prolunga della piattaforma asportabili
- Pianale del telaio elevatore in alluminio antiscivolo
- Prolunga inferiore della scala in lega di alluminio
- Idrauliche:
- Centralina idraulica con cilindro a doppio effetto per inclinazione scale
- Valvola overcenter di sicurezza
- Valvole di blocco su tutti i cilindri
- Elettriche:
- Quadro elettronico avanzato di gestione dell'elevatore, predisposto per "Industria 4.0"
- Celle di carico di misurazione del peso sulla piattaforma
- Celle di carico di misurazione della tensione della fune di sfilo pacco scala
- Controllo remoto dell'elevatore da smartphone o PC
- Sistema avanzato di teleassistenza per l'individuazione e risoluzione dei guasti
- Sistema parallelo per garantire la chiusura o il funzionamento dell'elevatore anche in caso di guasto totale dell'elettronica
- Sistemi elettronici di controllo antiallentamento e sovraccarico delle funi (piattaforma e pacco scala)
- Misurazione elettronica dell'inclinazione laterale e verticale
- Sistema di localizzazione GPS anche durante i trasferimenti
- Display con l'indicazione dei parametri di funzionamento e per la guida dell'operatore
- Operazioni di piazzamento effettuabili a distanza tramite la pulsantiera o radiocomando
- Pulsantiera di comando sulla testata dell'elevatore (salita, discesa, arresto di emergenza)
- Accelerazione e rallentamento progressivi della piattaforma in partenza e arrivo
- Possibilità di impostare le velocità della piattaforma tramite pulsantiera
- Protezione elettronica completa del motore
- Funzionamento con motore a benzina indipendente (optional)
- Radiocomando wireless (optional)
